水泵是液體和機械相互效果的機器。水泵的特性是液體在泵內運動狀況的外部表現形式，而液體的運動狀況是由過流有些的幾許形狀決議的，可見剖析液體在泵內的運動狀況是確定泵特性和規劃其幾許形狀的根底。葉輪是泵作業的中心，深入剖析液體在葉輪中的運動特別主要。



    南方水泵葉輪自身的運動很簡單，只是和軸一同旋轉，但由于葉輪葉片的效果，葉輪中的液體運動的狀況是比較復雜的，是一種復合運動。液體一方面隨葉輪旋轉作牽連運動，另一方面不斷地從旋轉著的葉輪中流出，即相對于葉輪運動。從固定在陸地上的坐標去調查葉輪中液體的運動為絕對運動，它是牽連運動和相對運動的組成運動，即v=u+w。



    為了進一步剖析液體在葉輪中的運動，咱們選用把全體化為部分的辦法，即把葉輪內的活動分層。假定每層間的液體互不混雜，當分的層數十分多時，便得到微元流層。此流層符合流面的性質——其就任一點的流速均與之相切。明顯，葉輪前、后蓋板的內旋轉外表分別是兩個鴻溝流面，其間還可分出恣意多個相似的流面(一般為1～3個)。這么研討葉輪內的活動就簡化為研討幾個流面上的活動的問題，幾個流面上的活動也許不完全一樣，但研討辦法是一樣的。因而，研討透徹一個流面上的活動，別的流面的活動也相似地得到解決。

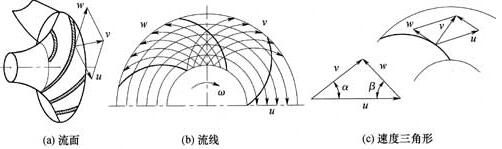

圖1液體在南方水泵葉輪運動的分析

    圖1(a)表明的是后蓋板流面，其上畫出了葉片與流面的交線(葉片剖面)，能夠說此交線即是液體在葉輪中相對運動的流線，在相鄰2個葉片之間能夠畫出恣意多個這么的流線。假定葉片是無量多且無限薄時，這些流線的形狀就完全一樣，于是，只需研討一條流線就行了。把幾個流面上的相對流線按規律擺放起來，加上厚度即是葉輪中的葉片外表。那么，葉片可認為是由幾條相對運動流線組成的。因而，研討葉輪內的活動簡化為研討相對運動流線的活動。牽連運動、相對運動和絕對運動三種運動的流線，如圖1(b)所示。
