1、軸面投影圖的繪制

    葉輪各部的尺度斷定以后，可畫出葉輪軸面投影圖。畫圖時最好選擇陀。相近、性能杰出的離心泵葉輪圖作為參閱，思考設計泵的具體狀況加以改進。軸面投影圖的形狀非常要害，應通過重復修正，力求潤滑通暢。同時應思考到：

    ①前后蓋板出11堅持一段平行或?qū)ΨQ改變；

    ②流道曲折不該過急，在軸向構造允許的條件下，以采用較大的曲率半徑為宜。



2、查看軸面流道過水?dāng)嗝娓淖儬顩r

    畫好軸面投影圖以后，應查看流道的過水?dāng)嗝娓淖儬顩r(圖1)。

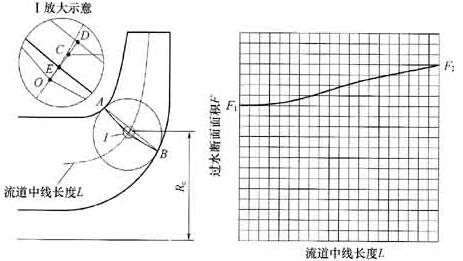

圖1  過水?dāng)嗝婕捌涓淖円?guī)則

    圖中的曲線AEB和各軸面流線相筆直，是過水?dāng)嗝鏄?gòu)成線，其作法如下：在軸面投影圖內，作兩流線的內切圓，切點為A、B。將A、B與圓心0連成三角形A0B，再把三角形高0D分為0E、EC、CD三等分。過E點且和軸面流線相筆直的曲線AEB是過水?dāng)嗝娴臉?gòu)成線。其長度6用軟尺量得，也可近似按下式核算

b=2/3(s+ρ)

式中s-內切圓弦AB長度；

    ρ-內切圓半徑。

    過水?dāng)嗝鏄?gòu)成線的重心近似以為和三角形A0B的重心重合(C點)，重心半徑為Rc。因?yàn)檩S面液流過水?dāng)嗝嬗斜匾c軸面流線筆直，液體從葉輪附近流出，所以軸面液流過水?dāng)嗝媸且赃^水?dāng)嗝鏄?gòu)成線為母線繞軸線旋轉一星期所構成的拋物面。其面積按下式核算

F=2πRcb

    值得闡明的是，所得面積是構成線上各點軸面液流的過水?dāng)嗝娣e，而不是重心或圓心處的面積。構成線在有的狀況下是直線，這時b是直線長度，Rc是圓心點的半徑。如低比轉速泵葉輪出口的過水?dāng)嗝鏋镕2=2πRcb。

    沿流道求出一系列過水?dāng)嗝娣e以后，便可作出過水?dāng)嗝娣e沿流道中線(內切圓圓心的連線)的改變曲線(圖1)，該曲線應當是平直或潤滑的線。思考汽蝕功能，通常是進口有些凸起的曲線。曲線形狀不良，應修正軸面投影形狀，直到滿足要求停止。圖2是不一樣ns。葉輪軸面投影形狀。

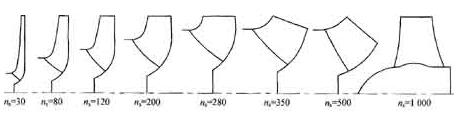

圖2  不同葉輪軸面投影形狀
