隨著大家生活質量的進步，在生活用水方面的質量請求也越來越高。因為工廠技術的請求，對供水質量也得出了更高的請求。變頻恒壓供水以其環保、節能和供水質量高等優點在供水行業中越來越得到認同。在城市小區化的發展中，選用以小區或社區為一致全體的供水計劃，會使設備的利用率及節能份額大大進步，并削減初始出資和占地面積。



一、作業原理

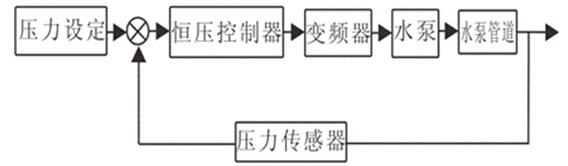

    變頻恒壓供水體系選用設定壓力（可外部設定，也可內部設定）和實踐反應壓力（壓力傳感器反應為4~20mA或0-10V或遠傳壓力表反應）相對比反應信號送入恒壓供水操控器，經與壓力設定值對比、PID運算，送出一個水量添加或削減信號，操控變頻器升降頻率改動電機轉速。如在必定延時時刻內，壓力仍是不足或過大，則經過恒壓供水操控器作工頻/變頻切換，使實踐管網壓力與設定壓力相一致。別的，跟著用水量的削減，管網壓力添加，大于設定壓力時變頻器主動削減輸出頻率，到達了節能的意圖。



二、變頻恒壓供水替代傳統供水的長處

    1、變頻恒壓供水能主動保持安穩壓力，并依據反應的壓力信號主動發動或中止水泵，無級調整壓力，供水質量好，與傳統供水對比，不會形成管網破裂及水籠頭敞開時的共振景象。

    2.、避免了泵的頻頻發動及中止，并且電機的發動辦法為軟發動，削減了電機水泵的發動沖擊，添加了電機水泵的使用壽命，也避免了傳統供水中的水錘景象。

    3、傳統供水中規劃有水箱，不光浪費了資金，占用了較大的空間，并且水壓不安穩，水質有污染，不符合衛生標準，而選用變頻恒壓供水，此類疑問也就迎刃而解了。

    4、 選用變頻恒壓供水，體系能夠依據用戶實踐用量主動檢測管網的壓力，操控水泵的轉速以到達節能作用。避免了水塔供水無人值勤時，總要敞開一個泵運轉的景象，節省了人力及物力。

    5、變頻恒壓供水能夠主動實現多泵循環運運轉功用，使各泵的使用時刻附近，磨損相同，削減了因為主泵長期運轉而磨損嚴峻、備泵長期停機而銹蝕的疑問，延長了電機水泵的使用壽命。

    6、變頻恒壓供水體系維護功用完全，運轉牢靠，具有欠壓、過流、過載、過熱、缺相、短路維護等功用。

三、適用范圍

    選用變頻恒壓供水，具有高效節能，壓力安穩，運轉牢靠，操作簡略，裝置便利，占地少，噪音低，無污染，出資低，效益高級長處。格外適用于：

    1、賓館、寫字樓、公寓、居民小區等場合的生活給水和熱水采暖體系。

    2、高層建筑、大型民用建筑的消防給水體系。

    3、工礦生產公司。

    4、各類自來水廠。



四、節能原理

    由水泵的作業原理可知：水泵的流量與水泵（電機）轉速成正比，水泵的揚程與水泵（電機）轉速的平方成正比，水泵的軸功率等于流量與揚程的乘積，故水泵的軸功率與水泵（電機）轉速的立方成正比。電機的轉速為n=60f(1-s)/p；(n:電機轉速，f：電源頻率，s：轉差率，p:電機極對數，電機轉速與電源頻率成正比)即水泵的軸功率與其轉速（電機轉速即電機電源頻率）的三次方成正比。依據上述原理可知改動水泵的轉速就可改動水泵的功率。

    基本公式：流量Q∝n ，壓力（揚程）H∝n2，功率P=Q*H∝n3.

    例如：將供電頻率50Hz降為45Hz，則P45/P50=（45/50）3= 0.729，即P45=0.729 *P50；將供電頻率由50HZ降為40HZ，則P40/P50=（40/50）3= 0.512，即P40=0.512* P50。傳統供水的水泵通常是按供水體系在規劃時的最大工況需要來思考的，而用水體系在實踐使用中有許多時刻不必定能到達用水的最大量，通常用閥門調理增大體系的阻力來節省，形成電機用電丟失，而選用變頻器可使體系作業狀態陡峭安穩，經過改動轉速來調理用水供給，并可經過下降轉速節能收回出資。從下圖咱們能夠形象的看到以變頻器操控、輸入閥門操控和輸出閥門操控三種流量操控辦法的對比。

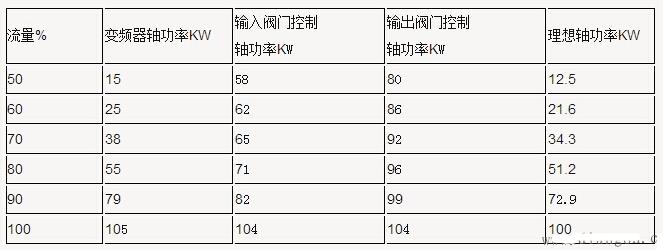

100KW電機三種流量操控辦法的耗電實測對比表：



    從上表能夠看出在流量較低的時分，選用變頻器操控辦法節能作用十分顯著，且實踐使用中實踐流量也很少到達規劃的最大流量。許多電機拖動設備都存在全余量較大、作業效率低、電能耗量大、發動電流大、作業噪聲大等難題。且不斷的影響公司的經濟效益，而出資變頻器能夠從根本上處理這些疑問，且能較快的收回出資，通常回收期不超過12個月。
